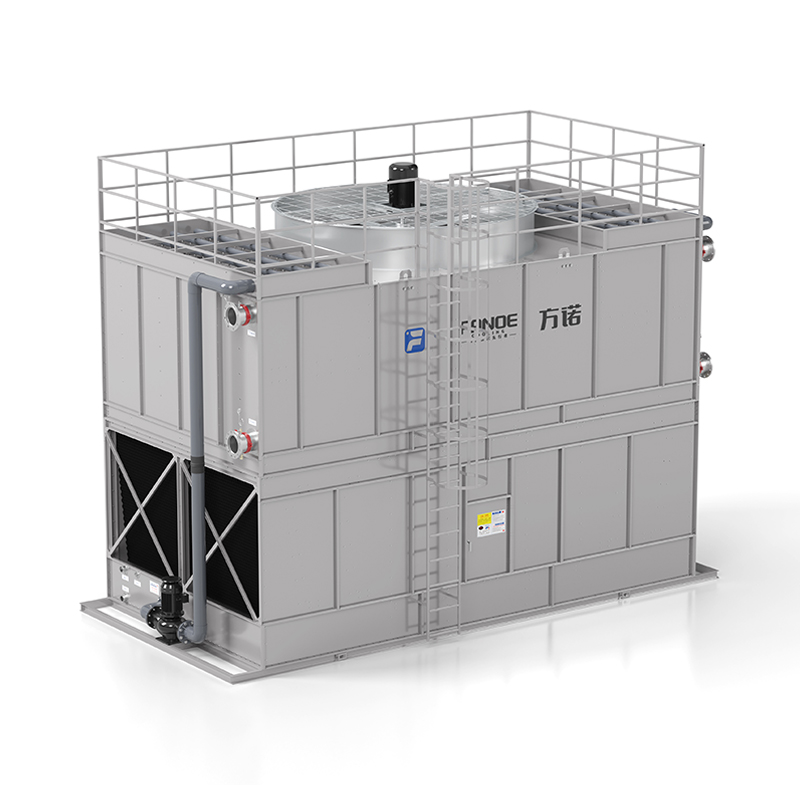

Turn de răcire închis Producători

Un turn de răcire închis este un dispozitiv de răcire de înaltă eficiență care combină răcirea răcită cu apă cu răcirea cu aer. Este potrivit pentru scenarii cu cerințe ridicate pentru curățenia sistemului, economisirea apei și stabilitatea funcționării pe termen lung și este adesea folosit în zonele cu apă redusă și uscate. Este utilizat pe scară largă în industria farmaceutică, alimentară, metalurgie, chimică, energie electrică, mașină de turnat prin injecție, răcire echipamente laser, sistem de răcire cu lichid de server, sistem de stocare a gheții, fotovoltaic și răcire a bateriilor cu litiu. Este împărțit în principal în turn de răcire închis cu flux compus și turn de răcire închis în contracurent.

Principiul de bază al turnului de răcire închis este că mediul de răcire circulă într-o bobină închisă fără contact direct cu aerul exterior, iar răcirea se realizează prin evaporarea și disiparea căldurii apei și aerului pulverizat. Pompa de apă de circulație pompează apa de răcire către sistemul de pulverizare, iar apa este pulverizată uniform pe suprafața serpentinei de la duză pentru a forma un strat de peliculă de apă. În același timp, ventilatorul începe să permită intrarea aerului din partea de jos a turnului de răcire și să efectueze schimbul de căldură prin convecție inversă cu pelicula de apă de pe suprafața serpentinei.

Pe de o parte, o parte din apa din pelicula de apă se evaporă și absoarbe căldură, ceea ce reduce temperatura apei la suprafața serpentinei; pe de altă parte, schimbul sensibil de căldură dintre aer și pelicula de apă reduce și mai mult temperatura apei. Apa răcită curge înapoi în rezervorul de colectare a apei din partea de jos a turnului de răcire și este pompată din nou în sistemul de pulverizare de către pompa de apă de circulație. Acest ciclu se repetă pentru a răci mediul din bobină.
Turnurile de răcire închise au caracteristicile unei eficiențe ridicate de funcționare, calitate stabilă a apei, performanță bună de economisire a apei și zgomot redus de funcționare. Deși investiția inițială este mare, costul cuprinzător al ciclului de viață este adesea mai mic. Atunci când selectați un model, este necesar să luați în considerare sarcina termică, condițiile de mediu și capacitățile de întreținere.

TRIMITE MESAJ

Lăsați mesajul dvs.*

DESPRE NOI
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd.

Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. este un furnizor matur de soluții sistematice pentru sistemele de răcire cu apă în circulație. Avem software de selecție dezvoltat de sine, design profesional de produse și ingineri de apă și electricitate. Oferim servicii integrate, de la selecția turnului de răcire, producție și instalarea sistemului până la întreținerea post-instalare. Produsele noastre principale includ turnuri de răcire închise, condensatoare evaporative, turnuri de răcire umede și uscate și turnuri de răcire deschise, printre altele.
Fangnuo are o echipă de profesioniști cu peste 20 de ani de experiență în managementul schimbătorilor de căldură frigorifice, cercetare și dezvoltare și producție. În proiectarea, producția și întreținerea echipamentelor de răcire, personalul Fangnuo Heat Transfer aderă la esența culturii corporative de explorare, integritate și deservire meticuloasă a fiecărui client și acordând o atenție deosebită fiecărui detaliu. Produsele noastre sunt utilizate pe scară largă în industrii precum dispozitive medicale, farmaceutice și biotehnologie, procesare alimentară și chimică, energie fotovoltaică, turnare auto, echipamente HVAC, ambalare și turnare prin injecție, forjare a oțelului, aerospațială și inginerie electronică.
De la înființare, Fangnuo a respectat cu strictețe principiile integrității și a continuat să se îmbunătățească și a primit titlurile de întreprindere de calitate și credit de cinci stele din provincia Jiangsu, serviciul de calitate pentru întreprinderi la nivel AAA din provincia Jiangsu, întreprindere privată excelentă din provincia Jiangsu, întreprindere Baijia din provincia Jiangsu. Produsele noastre au trecut testele CTI, CCTI și de economisire a energiei și a apei și au obținut certificarea sistemului de management al calității ISO9001, certificarea sistemului de management de mediu ISO14001:2015 și certificarea sistemului de management al sănătății și siguranței în muncă ISO45001:2018.

CERTIFICARE ONORIFĂ
CERTIFICAT
ULTIMELE ACTUALIZĂRI
CE SUNT STIRI
INDUSTRIE CUNOAȘTERE

Ce este un turn de răcire închis (turn de răcire de tip închis)?

A turn de răcire închis — numit și turn de răcire cu circuit închis sau turn de răcire de tip închis — este un dispozitiv de respingere a căldurii care transferă căldura procesului în atmosferă fără a expune fluidul de proces direct la aerul ambiant. În loc de contactul direct între aer și apa de proces, fluidul de proces circulă în interiorul serpentinelor sau tuburilor cu aripioare, în timp ce aerul exterior trece peste serpentină și o peliculă sau umplutură de apă secundară. Acest aranjament menține lichidul de proces izolat, reduce riscul de contaminare și simplifică controlul chimiei fluidelor pentru sisteme precum răcitoarele HVAC, răcitoarele de ulei hidraulic și anumite bucle de proces industrial.

Cum funcționează un turn de răcire cu circuit închis

Configurația comună a turnului de răcire cu circuit închis conține o bobină închisă (mănunchi de tuburi) care transportă fluidul fierbinte de proces, un sistem de pulverizare cu recirculare care udă serpentina cu apă de umplere/circulare și un motor de aer (ventilator) care atrage sau împinge aerul ambiental peste bobină și umplere umedă. Căldura curge din fluidul de proces către metalul bobinei, apoi către pelicula subțire de apă creată de pulverizare; o parte din căldură este îndepărtată prin transfer sensibil de căldură și o parte prin evaporarea peliculei respective. Răcirea prin evaporare îmbunătățește performanța termică, menținând în același timp lichidul de proces separat de contaminanții atmosferici.

Avantajele cheie ale Turnuri de răcire de tip închis

  • Protecție în buclă închisă: fluidele de proces (glicoli, uleiuri sau apă tratată) nu intră niciodată în contact cu aerul exterior, reducând riscul de murdărie, oxidare și îngheț.
  • Tratare mai simplă a apei: Doar apa pulverizată cu recirculare necesită un tratament standard în turn - chimia fluidului de proces este mai ușor de controlat.
  • Contaminare mai scăzută: Ideal acolo unde puritatea produsului contează (produse farmaceutice, procesarea alimentelor) sau acolo unde există contaminanți din aer.
  • Selectarea flexibilă a fluidelor: permite utilizarea inhibitorilor de coroziune, a antigelului sau a fluidelor specializate în circuitul închis, fără a crește deplasarea acestor substanțe chimice în atmosferă.
  • Risc redus de scurgere la proces: Dacă apa recirculată externă se scurge, aceasta nu se amestecă cu fluidul de proces datorită barierei bobinei închise.

Considerații de proiectare și dimensionare

Alegerea corectă a unui turn de răcire cu circuit închis necesită atenție la sarcina termică, temperatura de apropiere, proprietățile fluidului, temperatura ambiantă a bulbului umed și căderea de presiune admisibilă. Designerii specifică de obicei:

  • Sarcina termică proiectată (kW sau BTU/h) și temperatura necesară a fluidului de ieșire.
  • Abordare (diferența dintre temperatura fluidului de ieșire și bulbul umed ambiental) - o abordare mai mică necesită un turn mai mare sau un flux de aer mai mare.
  • Tipul fluidului și vâscozitatea — se modifică coeficienții de transfer de căldură pentru uleiuri față de amestecurile de apă/glicol; bobinele și dimensionarea pompei trebuie să se potrivească.
  • Condițiile de altitudine și de amplasament — densitatea aerului afectează performanța ventilatorului; mediile cu praf sau salin influenteaza selectia materialelor si frecventa intretinerii.

Configurația bobinei

Bobinele pot fi cu o singură trecere sau cu mai multe treceri, din cupru, oțel inoxidabil sau oțel acoperit, în funcție de chimia fluidului și de conductivitatea termică necesară. Suprafața bobinei și densitatea aripioarelor sunt alese pentru a echilibra transferul de căldură necesar și căderea de presiune admisibilă. Pentru fluide sau uleiuri vâscoase, diametrele mai mari ale tubului și vitezele mai mici reduc căderea de presiune și mențin eficiența pompei.

Managementul materialelor, coroziunii și calității apei

Deoarece fluidul de proces este izolat din exterior, apa din recirculare externă devine principala sursă de coroziune și creștere biologică pentru structura turnului și umplere. Utilizați materiale rezistente la coroziune (FRP, oțel inoxidabil, oțel acoperit) acolo unde chimia apei sau mediul o cer. Mențineți programe adecvate de purjare, tratare a apei de completare și programe de biocid pentru a controla depunerile, coroziunea și biofilmul în sistemul de pulverizare și umplere.

Lista de verificare pentru tratarea apei

  • Controlați ciclurile de concentrare prin purjare regulată și monitorizare a conductibilității.
  • Utilizați dispersanți și inhibitori ai calcarului potrivite cu duritatea apei de machiaj.
  • Program biocid: șoc periodic plus tratament continuu cu doze mici pentru a preveni Legionella și biofilmele.
  • Inhibitori de coroziune sau control al pH-ului dacă materialele sistemului sunt vulnerabile.

Cele mai bune practici de instalare

Localizați turnul astfel încât aerul de admisie să fie liber de obstacole și contaminare încrucișată de la aerul evacuat sau emisiile de proces din apropiere. Oferiți acces ușor pentru întreținerea de rutină - bobinele, pompele, ventilatoarele, eliminatoarele de derive și umplerea ar trebui să fie reparabile fără dezasamblare majoră. Asigurați-vă un suport structural adecvat pentru greutatea umplută atunci când este umed și instalați scurgeri de condens/de preaplin direcționate către drenaj sau tratament adecvat.

Sfaturi pentru conducte și pompare

Specificați pompe care gestionează vâscozitatea fluidului în circuit închis și care funcționează în apropierea punctului de eficiență maximă la debitul proiectat. Utilizați conectori flexibili și izolație de vibrații pentru a proteja bobinele și conductele. Furnizați supape de izolare și linii de bypass pentru spălarea și întreținerea bobinei; includeți ochelari de vedere sau senzori de temperatură la intrarea/ieșirea bobinei pentru verificarea performanței.

Lista de verificare pentru întreținere și depanare

Se menține un program regulat de întreținere preventivă (PM). turnuri de răcire cu circuit închis de încredere. Sarcinile tipice PM includ inspecția vizuală a bobinelor și umplerii, lubrifierea ventilatorului și a motorului, curățarea eliminatorului de derivă, verificarea duzelor de pulverizare pentru înfundare, verificarea parametrilor de tratare a apei și testarea funcționării pompei. Mai jos sunt probleme și acțiuni comune.

  • Performanță termică redusă: Verificați duzele murdare, depunerile de pe bobină sau creșterea biologică din umplere; efectuați curățarea serpentinei sau tratamentul cu biocid șoc.
  • Cădere mare de presiune a bobinei: Verificați dacă există resturi în interiorul conductelor sau suprafețele de transfer de căldură murdare; spălați sau curățați cu substanțe chimice bobina dacă este necesar.
  • Vibrația sau zgomotul ventilatorului: Echilibrați paletele ventilatorului, verificați rulmenții și verificați că viteza ventilatorului corespunde specificațiilor - înlocuiți rulmenții sau curelele uzate.
  • Scurgeri pe circuitul extern: Inspectați duzele și conductele sistemului de pulverizare; reparați sau înlocuiți prompt garniturile și supapele pentru a evita deteriorarea umplerii și structurii.

Comparație de performanță: Turnuri de răcire închise vs. deschise

Caracteristic Turn de răcire cu circuit închis Turnul de răcire deschis (umed).
Expunerea fluidelor de proces Nu (izolat în interiorul bobinei) Da (contact direct)
Complexitatea tratarii apei Inferioară pentru fluidul de proces; apa pulverizată necesită încă tratament Mai mare (întreaga apă de proces tratată)
Utilizări tipice Fluide sensibile, uleiuri, bucle de glicol, procese igienice Putere la scară largă și răcire industrială unde schimbul direct este acceptabil
Apropiați-vă de temperaturi Comparabil, dar poate necesita o suprafață puțin mai mare pentru o abordare egală datorită rezistenței termice a bobinei Eficient pentru sarcini termice foarte mari; contactul direct maximizează transferul de căldură pe amprentă

Lista de verificare înainte de cumpărare

  • Confirmați puterea termică de proiectare (kW sau BTU/h) și temperatura de ieșire necesară.
  • Specificați proprietățile fluidului (tip, vâscozitate, cădere de presiune admisibilă).
  • Identificați condițiile ambientale ale bulbului umed și posibilii contaminanți din aer.
  • Alegeți materialul bobinei compatibil cu fluidul de proces și durata de viață estimată.
  • Planificați accesul la întreținere, piese de schimb și un furnizor de tratare a apei, dacă este necesar.

Un turn de răcire cu circuit închis oferă avantajele răcirii evaporative, protejând în același timp fluidele de proces de contaminarea externă. Pentru o performanță optimă pe termen lung, concentrați-vă pe dimensionarea corectă, materialele adecvate și un program disciplinat de întreținere a apei și mecanică. Dacă doriți, pot realiza o foaie de calcul simplă (încărcare termică → debitul și abordarea necesare) sau o listă de verificare a întreținerii în PDF, bazată pe fluidul de proces exact și pe temperatura bulbului umed din locație.
